Samsung 2nm teknolojisi ile çip endüstrisinde büyük bir adım atıyor. Koreli teknoloji devi, 2nm süreci ile TSMC rekabetinde kayda değer bir alternatif sunmakta. Samsung’un GAA teknolojisi sayesinde bu yeni nesil çip üretimi, yüksek performans ve enerji verimliliği vaat ediyor. TSMC’nin 2nm yeterlik oranı %60 seviyesinde iken, Samsung’un bu oranı da %40’a ulaşmış durumda; bu da rekabetin ne denli kıyasıya olduğunu gözler önüne seriyor. Gelecekteki çip üretiminde bu yeni teknolojinin benimsenmesi, hem büyük firmalar hem de son kullanıcılar için çok önemli bir gelişme olacak.
Koreli dev Samsung, çip üretimi alanında 2nm süreci ile öne çıkmaya başladı. Yeni nesil çip teknolojisi olarak dikkat çeken bu gelişme, çip endüstrisindeki mevcut dengeleri değiştirebilir. Özellikle TSMC ile olan rekabet, yeni projelerin ve teknolojilerin değerini artırmakta. Samsung’un GAA (Gate-All-Around) uygulaması ile birlikte 2nm yeterlik oranlarının yükselmesiyle, teknoloji devlerinin odaklandığı tartışmasız bir liderlik yarışı başlamış durumda. Bu bağlamda, Samsung’un stratejik hamleleri ve piyasadaki rolünü izlemek, teknoloji meraklıları için son derece ilginç bir konu olacak.
Samsung’un 2nm Çip Üretim Süreci
Samsung, 2nm üretim süreci ile çip endüstrisinde devrim niteliğinde bir adım atmaya hazırlanıyor. Bu yeni süreç, üretiminde daha küçük transistör yapıları kullanarak daha düşük enerji tüketimi ve daha yüksek performans sunmayı hedefliyor. 2nm çip teknolojisi, önceki 5nm ve 7nm süreçlerine göre daha yoğun bir entegrasyon sağlayarak, aynı alanda daha fazla işlem gücü sunabilecek. Örneğin, Samsung’un 5nm çiplerinde kullanılan teknoloji, her bir işlemci çekirdeğine kendi işlevlerinin daha verimli bir şekilde yapılmasını sağlarken, 2nm ile bu işlemci yapıların çok daha fazla sayıda olması mümkün hale geliyor.

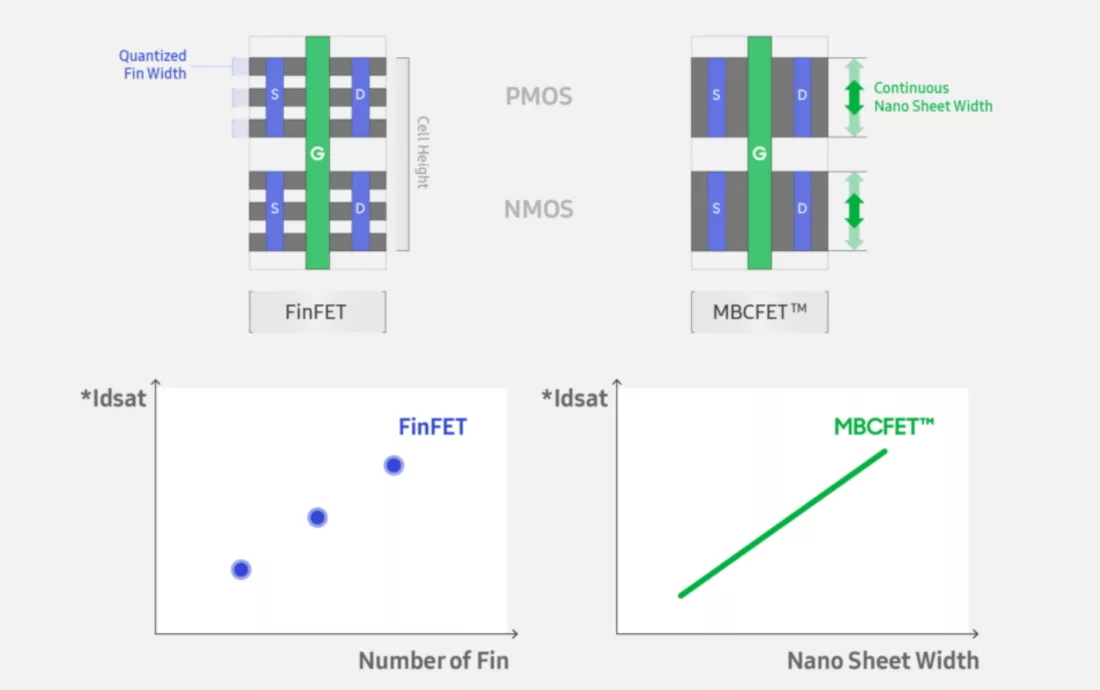

Samsung’un yeni 2nm üretim süreci, FinFET (Fin Field Effect Transistor) teknolojisinden GAA (Gate-All-Around) transistörlerine geçiş yapıyor. GAA teknolojisi, transistörlerin daha iyi kontrol edilmesine olanak tanıyarak, daha az enerji ile daha yüksek performans elde edilmesini sağlıyor. Bu değişim, yalnızca performansı artırmakla kalmayacak, aynı zamanda,
bir kayıptan korkmadan daha yüksek güvenilirlik sunacak. Örneğin, GAA teknolojisi ile yapılan çiplerin, düşük güç tüketimi ile çalışması sayesinde, akıllı telefonlardan veri merkezlerine kadar çeşitli cihazlarda daha uzun pil ömrü sağlanacak. Ayrıca, bu yeni çipler daha küçük alanlarda daha fazla işlemci yerleşimi sunarak, gelişmiş mobil cihazlardan yapay zeka uygulamalarına kadar birçok alanda kullanılabilir.
Çip Talebi ve Pazar Dinamikleri
Dünya genelinde çip talebinin artması, teknoloji endüstrisinde büyük bir dönüşümü gerektiriyor. Samsung’un 2nm çipleri, bu talebe yanıt vermek için tasarlandı. 2022 verilerine göre, çip endüstrisinin değeri 550 milyar doları aşarken, 2026 kadar bu rakamın 1 trilyon dolara ulaşması bekleniyor. Artan talep, 2nm çiplerin üretimi ile karşılanabilir ve bu sayede daha verimli ve güçlü cihazlar piyasaya sürülebilir. Örneğin, artırılmış gerçeklik ve yapay zeka uygulamaları için gereken işlemci güçlerinin artışı, bu yeni teknoloji ile mümkün hale gelecek.
Ayrıca, çip pazarındaki rekabetin hızlanması, Samsung’u daha yenilikçi yollar bulmaya itiyor. Rakipleri, özellikle TSMC, 3nm ve 5nm süreçleri üzerinde yoğunlaşırken, Samsung’un 2nm ile bir sıçrama yapması, ona önemli bir avantaj sağlayabilir. Bu avantaj, hem yeni müşteriler çekmek hem de mevcut müşterilerin daha gelişmiş ürünler talep etmesiyle sonuçlanabilir. Bunun yanı sıra, çiplerin maliyetlerinin düşmesi, daha geniş bir kitleye hitap etmelerini sağlarken, üretim süreçlerinin çevresel faktörler göz önünde bulundurularak optimize edilmesi, sürdürülebilirlik konusunda da olumlu katkılar sunacaktır.
Gelecekteki Uygulamalar ve Etkileri
Samsung’un geliştirdiği 2nm çip teknolojisi, yalnızca mobil cihazları değil, aynı zamanda tüm teknoloji ekosistemini etkileyebilir. Özellikle yapay zeka ve nesnelerin interneti (IoT) uygulamaları için gereken işlem kapasitesindeki artış, bu yeni çiplerin sağladığı avantajlarla mümkün olacaktır. Örneğin, otomatik araçların daha hızlı veri işleme gereksinimleri, 2nm çiplerin yüksek performansıyla verimli bir şekilde karşılanabilecektir. Bu sayede, otonom sürüş sistemleri daha güvenilir ve hızlı hale gelecek.
Aynı zamanda, sağlık sektöründeki giyilebilir cihazlardan akıllı ev sistemlerine kadar geniş bir yelpazede 2nm çipler, daha akıllı ve enerji verimli çözümler sunarak hayatımızı kolaylaştıracak. Cihazlar arası iletişimin güçlenmesi, günlük yaşamın birçok alanında daha entegre bir deneyim sunacak. Ayrıca, bu çiplerin sağladığı enerji verimliliği sayesinde, çevre dostu teknolojilerin ön planda tutulması sağlanacak, bu da daha sürdürülebilir bir teknoloji geleceği için önemli bir adım olacaktır.
Sıkça Sorulan Sorular
Samsung’un 2nm çip üretim süreci ne kadar etkili?
Samsung’un 2nm çip üretim süreci, %40 yeterlik oranı ile önemli bir etkiliğe sahip. GAA teknolojisi kullanılarak geliştirilen bu süreç, 3nm’den daha iyi performans sunmayı hedefliyor ve müşteri memnuniyetini artırmayı amaçlıyor.
Samsung 2nm çipleri ile TSMC arasındaki rekabet nasıl?
Samsung 2nm çipleri ile TSMC arasında kıyasıya bir rekabet mevcut. TSMC’nin yeterlik oranı %60 seviyesinde iken, Samsung’un %40 seviyesinde. Her iki firma da keskin teknolojik düğümlerde liderlik için yarışıyor.
Samsung’un GAA teknolojisi nedir ve 2nm sürecinde nasıl bir rol oynuyor?
Samsung’un GAA (Gate-All-Around) teknolojisi, 2nm çiplerinde kullanılan yenilikçi bir yapıdır. Bu teknoloji, çiplerin boyutunu küçültürken performansını artırarak daha yüksek yeterlik oranları elde edilmesini sağlıyor.
2nm yeterlik oranı çip endüstrisinde neden önemlidir?
2nm yeterlik oranı, çip endüstrisinde rekabetçi bir avantaj sağlar. Yüksek yeterlik oranı, üretim verimliliği ve performans açısından kritik bir göstergedir, bu nedenle hem Samsung hem de TSMC bu konuda büyük çaba sarf ediyor.
Samsung’un 2nm üretim planları ABD’de ne durumda?
Samsung, 2nm çiplerinin ABD’de üretilmesi için Taylor tesisini hazırlamaktadir. Bu strateji, Samsung’un çip endüstrisindeki rolünü güçlendirebilir ve TSMC ile olan rekabetinde avantaj sağlaması bekleniyor.
Samsung 2nm çipleri hangi teknoloji devleri tarafından değerlendiriliyor?
Samsung’un 2nm çipleri NVIDIA ve Qualcomm gibi büyük teknoloji devleri tarafından değerlendirme aşamasındadır. Bu firmalar, çip ihtiyaçları için alternatif tedarik kaynaklarına yönelerek Samsung’un 2nm sürecini gözden geçiriyor.
Samsung, 2nm çip üretimindeki yeterlik oranını nasıl artırmayı planlıyor?
Samsung, 2nm çip üretimindeki yeterlik oranını artırmak için sürekli olarak teknolojik iyileştirmeler yapmayı ve müşteri memnuniyetine odaklanmayı planlıyor. Bu sayede, üretim süreçlerinin verimliliğini artırarak pazar payını genişletmeyi hedefliyor.
Samsung’un 2nm çipleri, çip endüstrisinde hangi sorunları çözebilir?
Samsung’un 2nm çipleri, TSMC’nin aşırı kalabalık üretim hatlarına alternatif olarak ikinci bir kaynak olarak işlev görebilir. Bu durum, büyük teknoloji firmalarının çip tedarikinde karşılaştıkları sıkıntıları azaltmaya yardımcı olabilir.
Samsung’un 2nm süreci, önceki 3nm düğümünden nasıl farklı?
Samsung’un 2nm süreci, önceki 3nm düğümüne göre daha yüksek bir yeterlik oranı sunma amacı taşımaktadır. 3nm sürecindeki zorlukların üstesinden gelinerek, daha iyi müşteri benimsemesi ve performans hedeflenmektedir.
Samsung’un çip endüstrisindeki rekabetteki konumu nedir?
Samsung, çip endüstrisinde 2nm düğümü ile önemli bir oyuncu olma yolunda ilerliyor. TSMC ile başa baş rekabet ederek, alternatif bir tedarik kaynağı oluşturma potansiyeline sahip, bu da onu sektördeki dinamikler açısından daha güçlü bir konuma getiriyor.
Samsung’un 2nm üretim süreci, çip endüstrisinde çığır açıcı bir gelişme olarak dikkat çekiyor. Bu yeni teknoloji, daha küçük boyutlu, daha düşük enerji tüketen ve yüksek performans sunan çipler üretmeye olanak tanıyor. Sert rekabetin yaşandığı günümüzde, SEMSUNG’un bu atılımı, sektördeki birçok oyuncuyu tekrar düşünmeye ve stratejilerini gözden geçirmeye zorlayacak. Yapay zeka, çeşitli akıllı cihazlar ve 5G teknolojisi gibi alanlarda kullanılacak olan bu çipler, gelecekteki inovasyonların temelini oluşturmakta. Bu dönüşüm sayesinde sadece teknoloji değil, aynı zamanda ekonomimiz de şekilleniyor. Özellikle, teknoloji meraklıları ve endüstri uzmanları için müthiş fırsatlar sunan bu süreç, geleceğimizin şekillenmesine katkıda bulunacak.
Geleceği şekillendiren bu önemli adımlarda yer almak ve teknoloji dünyasındaki gelişmeleri takip etmek için şimdi tam zamanı! Samsung’un 2nm süreci sayesinde, daha verimli ve güçlü çiplerle hayatımıza girecek olan yenilikleri keşfetmek için harekete geçin. Sizin de teknoloji alanında neler yapılabileceğiyle ilgili düşünceleriniz varsa, bunları paylaşarak bu heyecan verici sürecin parçası olun. Unutmayın, değişim kaçınılmazdır ve sizin fikriniz, geleceği etkileyebilir!
